立成機電自主研發的步進電機是一種高精度、低噪聲、易于控制的驅動器件，被廣泛應用于各種自動化系統中。在紡織機械中，步進電機同樣扮演著重要的角色，提供精準的位置控制和速度控制，實現紡織過程中的精度和效率控制。

一、步進電機在紡織機械中的應用

步進電機通常被應用于紡織機械的伺服系統中，控制紡織機械各部位的運動軌跡和速度。其重要特點是轉動距離與脈沖數成正比，可通過控制脈沖信號的數量和頻率來實現精準的位置控制和速度控制。

以紡織機為例，其繞線、卷繞等運動過程均需要步進電機作為驅動器。通過控制電機的轉速和位置，可以實現紗線的恒定張力控制、長度控制等操作。

二、具體選型過程

下面以繞線系統中的步進電機為例，介紹選型過程。

1. 確定所需的轉動距離和速度

首先需要確定繞線系統所需的轉動距離和速度，以便后續計算所需要的脈沖數和頻率。

假設所需的最大轉動距離為100mm，最大運動速度為20mm/s。

2. 計算所需的脈沖數和頻率

根據所需的轉動距離和速度，可以計算出所需的脈沖數和頻率。步進電機的運動距離與脈沖信號的數量和頻率成正比，因此需要根據實際情況計算得出。

假設步進電機每轉一圈有200步，控制器使用16微步分辨率，則每微步對應的轉動角度為：

θ = 360 / 16 / 200 = 0.01125°

每毫米的轉動角度為：

θ/mm = θ / (2 × π × r) = 0.01125 / (2 × π × 50) ≈ 0.000036°/mm

則所需的脈沖數為：

Npulse = (所需的轉動距離 / 每個微步對應的轉動距離) × 16 = 100 / (0.000036 × 16) ≈ 34722

所需的最大控制頻率為：

Fmax = 所需的最大速度 / （每個微步對應的轉動距離 × 每秒鐘的微步數）= 20 / （0.000036 × 16 × 200）≈ 1.74kHz

3. 選擇合適的步進電機

根據所需的脈沖數和頻率，可以選擇合適的步進電機。一般來說，需要選擇額定扭矩較大、精度高、噪聲低、穩定性好的電機。

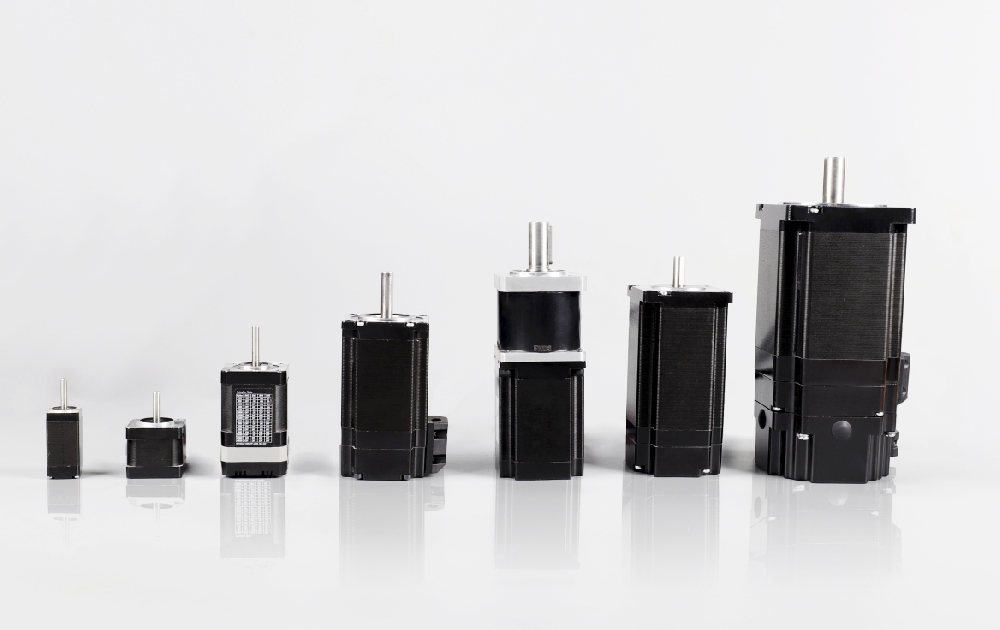

在這里，我們選擇一款額定轉矩為0.8N·m，步距角為1.8°的步進電機作為驅動器。

4. 控制系統設計

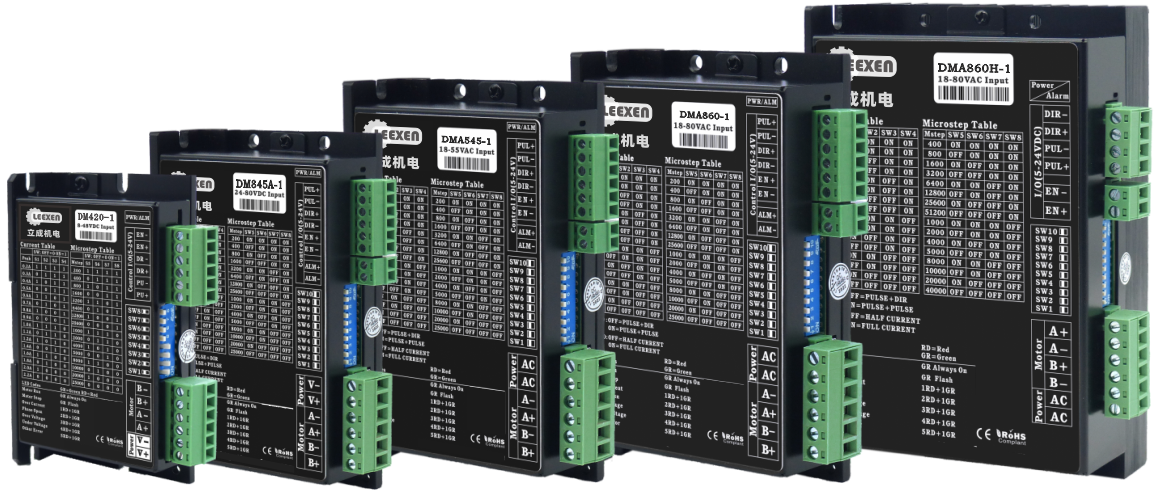

最后，需要設計一個合適的控制器來控制步進電機的運動。這包括驅動電路、運動控制算法等方面的設計。立成機電十年來，專業自主研發步進驅動器，取得眾多行業前例的算法和應用成就，立成機電控制器具有自動抗共振、自檢和參數自整定、數字平滑濾波、高速大力矩，自發脈沖、100W的最大細分，可接受批量定制等特性。

在紡織機械中，我們采用基于PLC的控制系統，通過編寫相應的程序?qū)崿F(xiàn)步進電機的位置控制和速度控制。

總之，步進電機在紡織機械中的應用具有廣泛的前景和發展空間，可以通過合適的選型和控制系統設計來實現高精度、高效率的設備控制。

如果您正在尋找有品質的有保障的步進電機及驅動控制器，歡迎聯系立成機電 13828756406 喻工 手機開機中……。
