絲桿步進電機怎么選型，絲桿電機通用參數有哪些

立成機電是絲桿電機的生產廠家，所以在價格以及質量方面都有不小的優勢，請大家放心選購，如有批量需求或產品參數定制要求的客戶，請與立成售后客服聯系。下面我來給大家介紹下如何進行絲桿步進電機的選型，有哪些選型技巧呢？

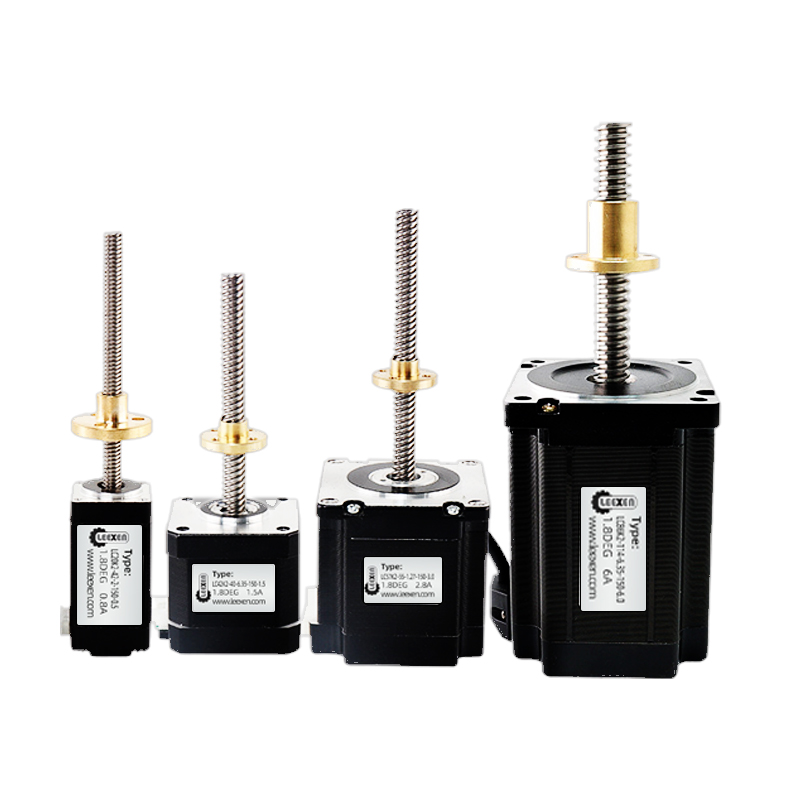

      目前上市的產品有：20mm系列、28mm系列、35mm系列、42mm系列、57mm系列、86mm系列兩相混合式ACME直線絲桿步進電機，滾珠絲桿電機，貫通絲桿電機。

絲桿步進電機實現旋轉運動到直線運動的轉換，充分節省了零部件的采購成本和系統組裝時間，有效解決了因多次連接器轉接造成的精度損失，提高了結構空間的利用率和定位精度。將運動的轉換過程在電機本體完成，不再需要皮帶、齒輪齒條、聯軸器和其他機械部件。定制如防水防塵、高重復定位精度、加裝剎車、編碼器、滾珠絲桿、空心軸等要求。電機最大推力可達 2270N。

　　   混合絲桿步進電機有六種尺寸，外形尺寸從20mm至86mm，每一尺寸有三種結構可選:外部驅動式、貫通軸式和固定軸式。為降低設計的復雜性和成本考慮，選擇合適的電機是很重要的。

　　2、兩個簡單步驟教你選擇絲桿歩進電機

　　第一步：電機尺寸的選擇(力的需求)

　　需要多大的力矩? 機械尺寸的要求? 電機轉速的要求(電機的電流大小于與轉速的高低成正比?

　　下列圖表描述了電機尺寸大小與最大推力，及負載上限數值：

　　隨著電機尺寸的增加，電機的輸出推力相應增加。

　   第二步：導程的選擇(力量和速度的需求)

　　在根據推力選擇合適的電機尺寸后，選擇合適的導程還要考慮速度和加速度。

　　絲桿步進電機的速度與推力成反比關系，即增加電機的運行速度，則會相應減少電機的推力。為完善電機/絲桿的選擇數據，請參考不同電機尺寸的速度/推力曲線。

盡管這兩個步驟為電機/絲桿的選擇提供了一個基礎，但其它變量也必須考慮：

　　1、系統的負荷是多少?

　　靜負荷：絲桿靜止?fàn)顟B(tài)下可承受的最大推力。

　　動負荷：絲桿處于運動狀態下可承受的最大推力。

　　力矩：驅動絲桿系統所需要的力矩，包括：1、慣性力矩，2、摩擦力矩，3、負載力矩。

　　2、水平還是垂直負荷?

　　垂直負荷下需要考慮電機失電后的自滑動，必要時需考慮安裝剎車裝置以作保護。垂直負荷下還應將負載本身重量考慮在負載計算中。

　　3、對電機的最高運行速度是多少?

　　為選擇合適的絲桿導程參數。導程越大，則絲桿旋轉一圈螺母走過的直線距離越長。低速度宜選擇導程較小的絲桿，高速度宜選擇較大的絲桿。

　　4、有效行程的長度是多少?

　　5、系統的精度要求是多少?

　　絲桿精度：一般以線性精度來衡量絲桿精度，即絲桿旋轉若干圈后實際行程與理論行程的誤差。

　　重復定位精度：重復定位精度為系統能夠重復到達指定位置的精度定義，對系統是一個重要的指標。

背隙：背隙是絲桿和螺母靜止時兩者軸向的相對可移動量。隨著工作時間的增加，由于磨損也會導致背隙增加。背隙的補償或校正可由消隙螺母來實現。當需要雙向定位時，背隙是需要被關注的。

　　6、如何選擇合適的絲桿電機類型

　　貫通軸式、外部驅動式、固定軸式哪種符合你的機械結構設計?如何將運動物體與絲桿相聯?由于許多變量會影響到電機選型，所以在選型時，強烈建議用戶在確定方案前，進行實際測試。

　　絲桿電機的通用參數：

　　絲桿材料 : 303/304 不銹鋼

　　絲桿涂覆 : 可選鐵氟龍涂覆

　　絲桿精度(線性精度) : 0.18mm~300mm，跟導程有關

　　絲桿效率 : 35%~85%

　　背隙 : 一般為 ±0.13mm(跟導程有關)

　　螺母材料 : 帶自潤滑材料的 POM 或金屬螺母

　　絲桿/螺母壽命 : 一般為 500 萬次周期，具體取決于負載、速度和環境。
