近日，深圳立成機電在電機領域取得重大突破，成功開發出一款帶有機械記憶的真多圈絕對值編碼器驅控一體步進電機，為工業自動化發展注入新動力。

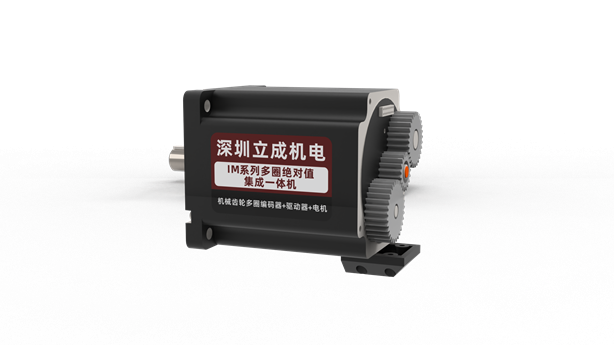

這款創新產品采用真多圈設計，內置無電池機械式編碼器，基于模擬時鐘測量時間原理，通過磁傳感器監控三個不同速度移動的齒輪角度，組合生成輸出軸位置，實現了高精度的位置檢測與控制。與傳統編碼器不同，該編碼器具有完整的全行程預先編碼唯一性，與歷史和時間軸無關，具備最大的容錯性，無需計數器，避免了計數器錯誤及累加問題，也不存在電池錯誤和記憶存讀錯誤，即使在斷電或受到外部干擾時，也能準確輸出真實的編碼角度信息。

在產品設計上，該驅控一體步進電機優勢顯著。它尺寸輕薄，編碼器與驅動器厚度僅 25±1mm，節省大量安裝空間，便于集成到各種設備中。同時，無需電池作為備用電源，減少了傳感器數量，不僅降低成本，還提高了系統的穩定性和可靠性。其高集成度設計填補了市場空白，此前市面上尚無多圈絕對值、步進電機和驅動一體的產品。

從應用場景來看，這款電機廣泛適用于送料傳送帶驅動、相機水平搬運、檢查臺驅動、取放驅動、分度臺驅動、電動卡盤驅動等多個工業領域。在 AGV（自動導引車）舵輪應用中，它能提供準確的舵輪轉角信息，助力車輛實現精準定位和導航控制，顯著提升了 AGV 的運行效率和安全性。在機械臂領域，它解決了傳統增量式閉環電機方案在安裝和維護上的難題，提高了電動閥的一體化程度。在新型汽車自動化臺架方面，工程師在電機掉電手動調節后，上電即可讀取位置數據，加速汽車模型的研發對比測試，大大縮短了新車定型周期。

深圳立成機電的這款創新產品，憑借其獨特的技術優勢和廣泛的應用前景，有望引領電機行業的新一輪技術變革，為工業自動化發展帶來更多可能，具體功能參數如下：

1、產品介紹

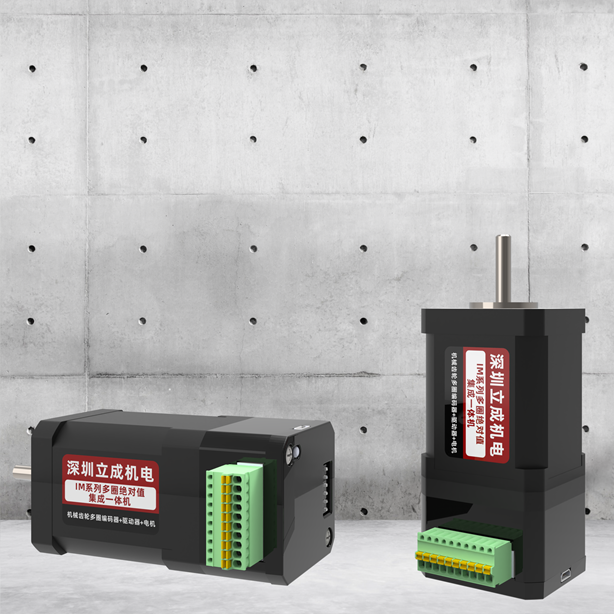

IM42ET系列集成式電機是驅動與步進電機的完美結 合,它完美融合了步進電機和驅動技術于一體，，同時集成了免電池1023圈機械式絕對值編碼 器，不僅可以節約安裝空間，同時把接線化繁為簡，為您節省設計成本和生產成本，是您用步進 系統方案時的首選。IM系列同時繼承了EC系列產品集控制和驅動于一體的優秀特性?？赏獠棵} 沖控制同時可內置編程控制。

2、產品特性

※ 工作電壓范圍：8-50V

※ 驅動輸出電流：0.2~3.2A

※ 控制模式

位置模式：485指令控制、脈沖方向控制、雙脈沖控制、IO控制、內置編程等。

速度模式：485指令控制、I/O控制速度模式、內置編程等。

※ 通訊方式

集成Modbus-485總線型驅動器

※ 輸出力矩范圍：0.2~0.6N.M

※ 內置1023圈多圈絕對值編碼器，單圈精度4000脈沖/圈。

※ 無需安裝零位傳感器，一體化電機結構，驅動+多圈編碼器厚度僅24mm

※ 3路數字量輸入，高電平可直接接收3.3~24V直流電平，最大頻率400KHZ  1組獨立數字量輸出,集電極OC輸出，最高耐壓30V,最大灌入或輸出電流50mA

※ 可用公司專用調試軟件實時監控，內置編程等
